Le tour Sieg-C3

Caractéristiques techniques:
- Mandrin 3 mors de 80 mm + un jeu de 3 mors inversés.
- Entrepointe : 350 mm - Hauteur de pointes : 90 mm
- Cône broche : CM3 - Passage de broche : 22 mm
- Cône poupée : CM2 - Course de perçage : 50 mm
- Gamme vitesse : 50 à 2500 tr/mn. 2 gammes par boîte mécanique. Variateur de vitesse électronique.
- Tourelle porte outils 4 positions : Outils en carré de 10 mm
- Avance automatique.
- Course transversale : 65 mm
- Avance chariotage : 0,05 et 0,1 mm/tr
- Filetages métriques : 0.5 à 2,5 mm - Système de retombée dans le pas (filetages spéciaux).
-  Moteur : 550W/220 volts - Dimensions L*l*H: 810*305*315 mm  / Poids: 45 kg

Il peut-être utile de disposer des cotes pour refaire certaines pièces de la poupée mobile: le patin de banc de cette dernière est d'origine en acier, à la limite de l'usinage à la lime ... Le guide sur le banc est alors désastreux A refaire.

Profil-banc-C3

Document complet et en images du montage / démontage complet du tour, c'est ici:

Démontage-C3

Un éclaté du C3 et de la liste des pièces en cas de démontage ou changement de l'un des organes

Eclaté C3

Le déplacement de la poupée mobile n'est vraiment pas simple et mérite quelques minutes pour l'améliorer.

Le patin de glissière:
D'origine en vulgaire métal mal ajusté, il a été changé par une plaque de laiton ajustée à l'écartement du banc. (voir rubrique "Profil du banc")
Le déplacement est maintenant beaucoup plus agréable et la poupée ne se balade plus lors de son déplacement

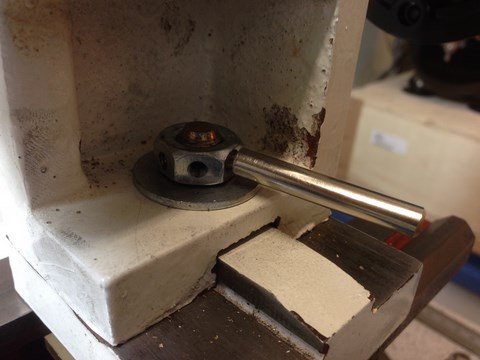

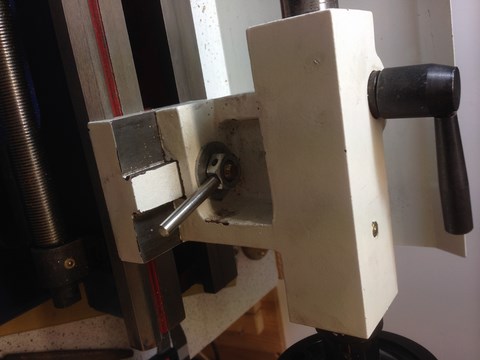

Serrage rapide:
Utiliser une clé pour serrer déserrer la poupée est plus que pénible. Voici une petite modification tout bête qui fontionne à merveille et change la vie: percer l'écrou et le tarauder pour y insérer une tige d'inox qui servira de serrage. 3/4 de tour suffisent à un bon serrage. Tant que j'y étais, j'ai percé et taraudé chaun des 6 pans de l'écrou ...
